O que é a NR-13 e por que ela existe
A NR-13 – Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento estabelece requisitos mínimos para a gestão da integridade estrutural desses equipamentos nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores.
A norma estabelece responsabilidades, requisitos de segurança, documentação, inspeções e critérios aplicáveis durante a vida operacional dos equipamentos enquadrados.
Mais do que realizar inspeções em determinados intervalos, atender à NR-13 significa manter um processo contínuo de gestão da integridade, considerando as características do equipamento, suas condições de operação, mecanismos de deterioração aplicáveis e histórico de inspeção e manutenção.
Quais equipamentos estão abrangidos pela NR-13?
A aplicação da NR-13 depende das características e condições de operação de cada equipamento.
- Caldeiras com pressão de operação superior a 60 kPa;

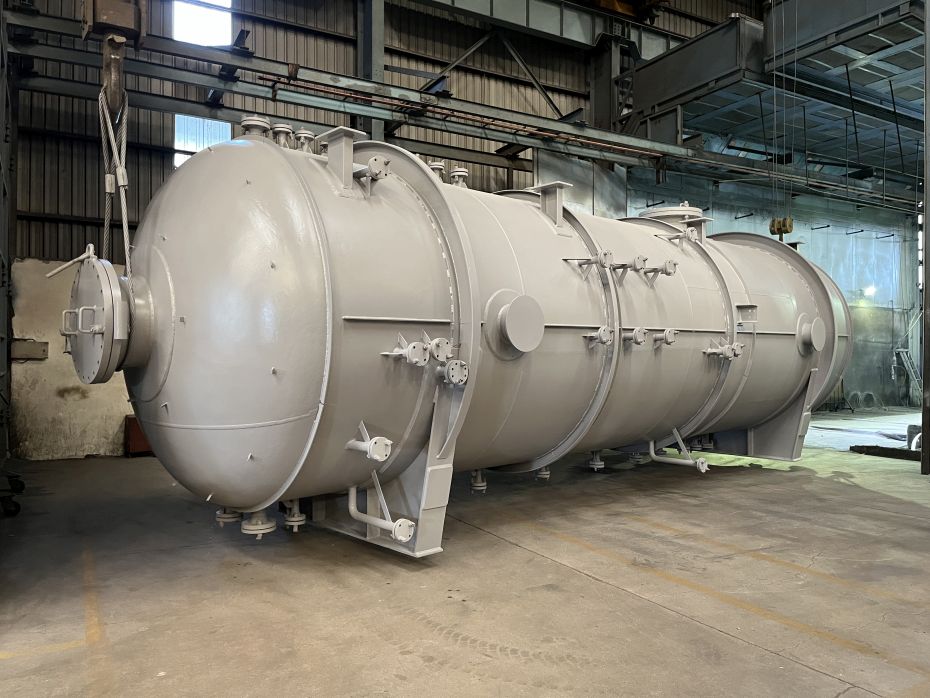

- Vasos de pressão cujo produto P × V seja superior a 8, sendo P o módulo da pressão máxima de operação, em kPa, e V o volume interno, em m³;
- Vasos de pressão contendo fluidos Classe A, independentemente do produto P × V;
- Recipientes móveis que atendam aos critérios estabelecidos pela NR-13;
- Tubulações contendo fluidos Classe A ou B ligadas a caldeiras ou vasos de pressão abrangidos pela NR-13;
- Tanques metálicos de armazenamento com diâmetro externo superior a 3 metros, capacidade nominal superior a 20.000 litros e que contenham fluidos Classe A ou B.
A própria NR-13 também apresenta uma relação de equipamentos aos quais seus requisitos não se aplicam diretamente.
Entretanto, a exclusão do campo de aplicação da NR-13 não significa ausência da necessidade de inspeção ou manutenção. A própria norma estabelece que equipamentos e sistemas pressurizados que ofereçam riscos aos trabalhadores devem ser inspecionados e submetidos à manutenção de acordo com requisitos técnicos aplicáveis.
Por isso, o primeiro passo de um trabalho de adequação à NR-13 deve ser o correto enquadramento dos equipamentos e sistemas existentes na instalação.
Quando devem ser realizadas as inspeções de segurança?
Dependendo do equipamento, a NR-13 estabelece inspeções de segurança inicial, periódica e extraordinária.
Inspeção de segurança inicial
A inspeção inicial é realizada em equipamento novo, antes de sua entrada em funcionamento, no local definitivo de instalação, observando os requisitos específicos estabelecidos pela NR-13 para cada tipo de equipamento.
Seu objetivo é verificar as condições de segurança necessárias para o início da operação e estabelecer uma referência técnica para o acompanhamento futuro da integridade do equipamento.
Inspeção de segurança periódica
As inspeções periódicas são realizadas durante a vida operacional do equipamento.
Para caldeiras e vasos de pressão, a NR-13 estabelece prazos máximos para a realização das inspeções, conforme sua classificação e demais condições previstas pela própria norma.
No caso dos vasos de pressão, por exemplo, os prazos máximos dos exames externo e interno variam de acordo com a categoria do equipamento.
É importante compreender que esses intervalos representam limites máximos, e não necessariamente a periodicidade tecnicamente mais adequada para todos os equipamentos.
Dependendo das condições operacionais, histórico de deterioração, mecanismos de dano, taxas de corrosão ou outras condições identificadas pela avaliação de integridade, podem ser tecnicamente necessários intervalos menores.
Inspeção de segurança extraordinária
A inspeção extraordinária é aplicável em determinadas situações previstas pela NR-13, como ocorrências capazes de comprometer a segurança do equipamento, determinados reparos ou alterações, períodos prolongados de inatividade e mudança do local de instalação, conforme os requisitos específicos aplicáveis a cada tipo de equipamento.
Nessas situações, a avaliação técnica deve determinar a extensão necessária da inspeção e dos exames complementares.
Quem é responsável tecnicamente pelas inspeções?
A NR-13 estabelece a figura do Profissional Legalmente Habilitado – PLH, que deve possuir competência legal para o exercício da função, de acordo com a regulamentação profissional vigente no país.
A responsabilidade técnica não deve ser confundida com a simples execução dos ensaios.
Medições de espessura, ultrassom, líquido penetrante, partículas magnéticas, inspeção visual e outros Ensaios Não Destrutivos podem fazer parte da avaliação, mas seus resultados precisam ser analisados dentro de um contexto de engenharia.
- código de projeto e construção;
- materiais empregados;
- condições operacionais;
- histórico do equipamento;
- mecanismos de deterioração;
- espessuras medidas e espessuras mínimas admissíveis;
- taxas de corrosão;
- reparos e alterações anteriores;
- condições dos dispositivos de segurança;
- vida remanescente, quando aplicável.
A inspeção de integridade, portanto, não deve se limitar à execução isolada de ensaios.
Documentação e gestão da integridade
A NR-13 estabelece requisitos documentais específicos para os diferentes equipamentos abrangidos.
- prontuário;
- registro de segurança;
- projeto de instalação;
- projetos de alteração ou reparo;
- relatórios de inspeção de segurança;
- certificados de calibração dos dispositivos de segurança;
- documentação relacionada aos procedimentos e intervenções realizadas.
A documentação deve permitir que a condição do equipamento seja acompanhada ao longo de sua vida operacional.
Quando a documentação original não estiver disponível, a NR-13 estabelece situações em que determinadas informações devem ser reconstituídas sob responsabilidade técnica, observando os requisitos específicos aplicáveis ao equipamento.
Uma gestão adequada da integridade depende da associação entre documentação, histórico operacional e resultados das inspeções.
Quais ensaios podem ser utilizados?
A NR-13 não estabelece uma lista única de Ensaios Não Destrutivos que obrigatoriamente deve ser aplicada a todos os equipamentos.
A definição dos exames deve considerar as características construtivas, condições de operação, histórico e mecanismos de deterioração possíveis ou conhecidos.
- inspeção visual;

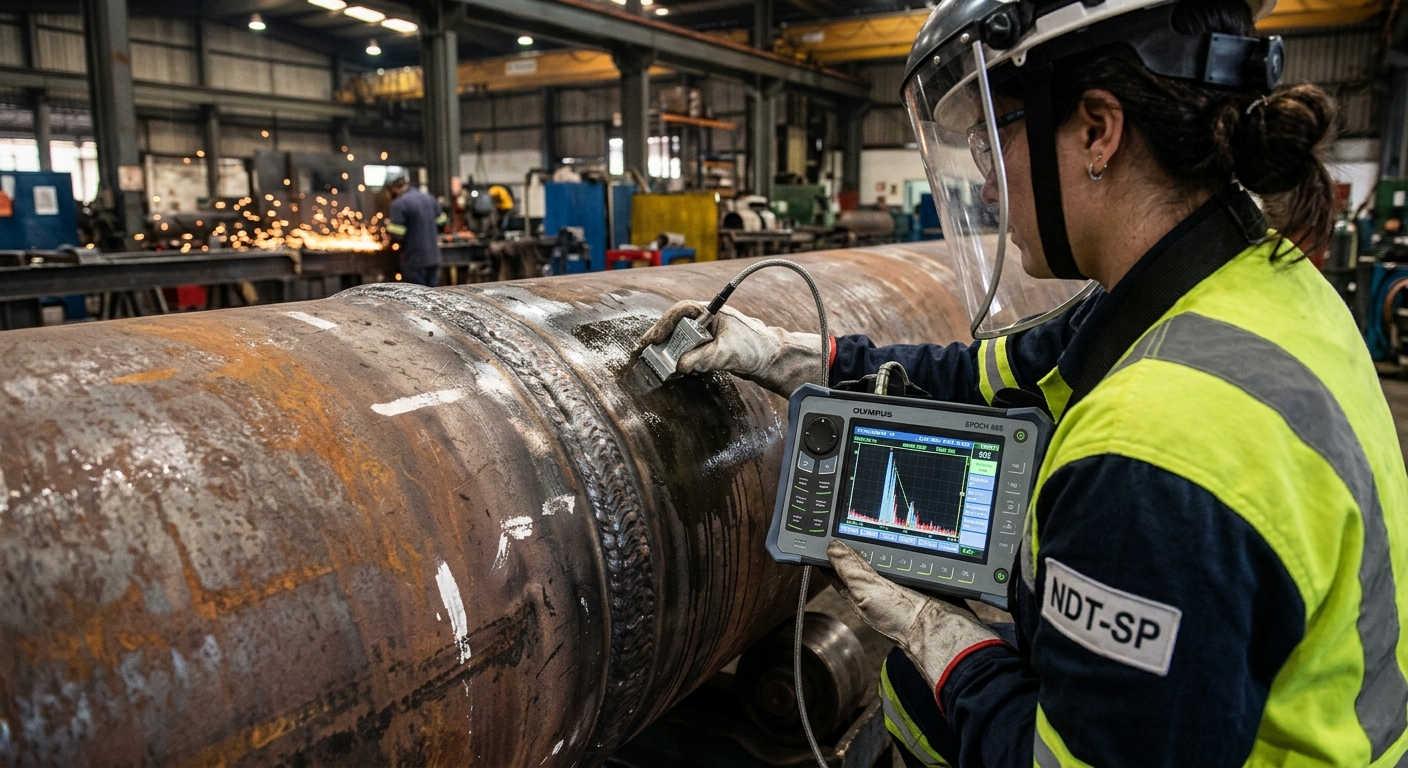

- medição de espessura por ultrassom;
- ultrassom convencional ou técnicas avançadas, quando aplicáveis;
- líquido penetrante;
- partículas magnéticas;
- endoscopia industrial;
- ensaios de estanqueidade;
- teste hidrostático, quando tecnicamente requerido ou aplicável.
A seleção dos métodos e da extensão dos exames deve ser tecnicamente justificada.
Um programa de inspeção eficiente não consiste em aplicar os mesmos ensaios a todos os equipamentos, mas em selecionar técnicas capazes de identificar os mecanismos de dano relevantes para cada ativo.
O teste hidrostático é obrigatório em todas as inspeções?
Não.
O teste hidrostático não deve ser tratado como um procedimento automaticamente obrigatório em toda inspeção periódica realizada segundo a NR-13.
Sua necessidade depende do tipo de equipamento, situação encontrada, requisitos específicos da norma, código de construção e avaliação técnica aplicável.
Além disso, um teste de pressão não substitui a avaliação dos mecanismos de deterioração.
Um equipamento pode suportar um teste hidrostático e ainda apresentar mecanismos de dano que precisam ser avaliados por outros métodos de inspeção.
Por isso, a definição dos exames deve fazer parte de uma estratégia de avaliação de integridade, e não simplesmente de uma sequência padronizada de ensaios.
O que acontece quando uma inspeção identifica deterioração?
A identificação de corrosão, redução de espessura, trincas, deformações ou outras anomalias não significa automaticamente que o equipamento esteja condenado.
A condição encontrada deve ser avaliada tecnicamente.
- comparação entre espessura medida e espessura mínima requerida;
- cálculo de taxa de corrosão;
- estimativa de vida remanescente;
- avaliação de tensões;
- análise de descontinuidades;
- definição de reparos;
- alteração das condições operacionais;
- redução da PMTA, quando aplicável;
- aplicação de metodologias de Fitness-For-Service (FFS), quando tecnicamente apropriado.
O objetivo da inspeção é produzir informações suficientes para uma decisão de engenharia fundamentada sobre a continuidade operacional do equipamento.
Por que a experiência de inspeção é importante?
O atendimento à NR-13 não deve ser tratado apenas como uma obrigação documental.
Equipamentos industriais envelhecem, sofrem alterações operacionais e estão sujeitos a diferentes mecanismos de deterioração ao longo do tempo.
Duas instalações com equipamentos aparentemente semelhantes podem apresentar históricos de corrosão completamente diferentes em função do produto armazenado ou processado, temperatura, pressão, contaminantes, ciclos operacionais, condições ambientais e práticas de manutenção.
Por isso, uma inspeção eficiente deve combinar conhecimento normativo + conhecimento do equipamento + histórico operacional + técnicas adequadas de inspeção + análise de engenharia.
É essa combinação que permite transformar resultados de campo em informações efetivamente úteis para a gestão da integridade.
Por que contar com a STD Engenharia?
A STD Standard Engenharia atua na inspeção de equipamentos e sistemas industriais, realizando trabalhos relacionados à avaliação de integridade, inspeção técnica e Ensaios Não Destrutivos.
- caldeiras;
- vasos de pressão;
- tubulações;
- tanques metálicos de armazenamento;
- equipamentos e componentes industriais.
Os trabalhos podem compreender levantamento e análise documental, planejamento de inspeção, inspeções de campo, Ensaios Não Destrutivos, avaliação dos resultados e emissão de documentação técnica sob responsabilidade de profissional legalmente habilitado.
A experiência acumulada em inspeção permite que o trabalho vá além da simples execução de ensaios: o objetivo é compreender a condição do equipamento e fornecer informações tecnicamente fundamentadas para a gestão de sua integridade.
Perguntas frequentes sobre a NR-13
A NR-13 se aplica a qualquer vaso de pressão?
Não.
O enquadramento depende das características do equipamento, do produto P × V, da classe do fluido e das demais condições estabelecidas no campo de aplicação da norma.
Além disso, a NR-13 apresenta exclusões específicas que precisam ser verificadas individualmente.
Quem define a periodicidade das inspeções?
Para os equipamentos abrangidos, a NR-13 estabelece requisitos e, em diversos casos, prazos máximos de inspeção.
Esses limites não impedem que sejam adotados intervalos menores quando as condições de integridade, histórico operacional ou avaliação técnica assim exigirem.
Portanto, não se deve interpretar o prazo máximo permitido pela norma como uma recomendação automática para todos os equipamentos.
O que fazer quando o prontuário não existe ou foi perdido?
A situação deve ser avaliada de acordo com os requisitos específicos da NR-13 aplicáveis ao equipamento.
Quando prevista a reconstituição documental, ela deve ser realizada sob responsabilidade técnica adequada, recuperando as informações necessárias para garantir o conhecimento das características construtivas e das condições seguras de operação.
Equipamentos fora do campo de aplicação da NR-13 não precisam ser inspecionados?
Não.
A exclusão do campo de aplicação da NR-13 não elimina a responsabilidade pela segurança do equipamento.
A própria NR-13 estabelece que equipamentos e sistemas pressurizados que ofereçam riscos aos trabalhadores devem ser objeto de inspeção e manutenção conforme os requisitos técnicos aplicáveis.
Inspeção não é apenas conformidade. É gestão da integridade.
Uma inspeção tecnicamente bem executada não serve apenas para verificar o atendimento a uma exigência normativa.
Ela deve responder a questões fundamentais:
- Qual é a condição atual do equipamento?
- Quais mecanismos de deterioração estão atuando?
- O equipamento possui condições seguras para continuar operando?
- Quais intervenções ou acompanhamentos serão necessários até a próxima inspeção?
Essa é a essência da gestão de integridade prevista pela NR-13: utilizar conhecimento técnico, inspeção e engenharia para manter equipamentos industriais operando dentro de condições seguras ao longo de sua vida útil.
